Příhradový nosník
Příhradovým nosníkem rozumíme prutovou konstrukci, jejiž všechny pruty jsou ve
styčnících připojeny kloubově.
Je-li příhradový nosník zatížen pouze osamělými břemeny ve styčnících, potom
ve všech prutech konstrukce vzniknou pouze normálové síly. Posouvající síly a momenty
jsou na jednotlivých prutech nulové.
Výpočet příhradových nosníku se rozpadá na dvě části, tak jako u všech ostatních konstrukcí.
1) Výpočet reakcí
2) Výpočet vnitřních sil
Výpočet reakcí
Princip výpočtu reakcí je stejný jako u ostatních konstrukcí. Podle typu podepření
naznačíme složky reakcí a z podmínek rovnováhy určíme jejich velikosti.
Výpočet vnitřních sil
Pro výpočet reakcí příhradových nosníku je několik metod. Zde budou uvedeny dvě
základní metody - metoda bodů styčných a průsečná metoda. Obě tyto metody si

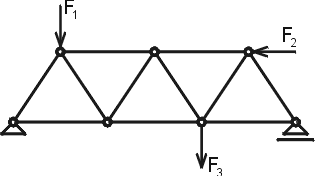

ukážeme na příkladě 13.1
