Prostý nosník - příklad 2

Zadání

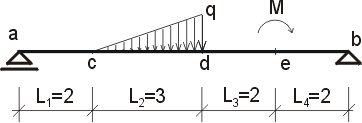

      Určete reakce a průběhy vnitřních sil na zadaném prostém nosníku.
q = 4 kN/m, M = 12 kNm.

Řešení

1) Výpočet reakcí

Náhrazení spojitého lineárního zatížení q :

Zakreslení složek reakcí.
Podmínky rovnováhy :

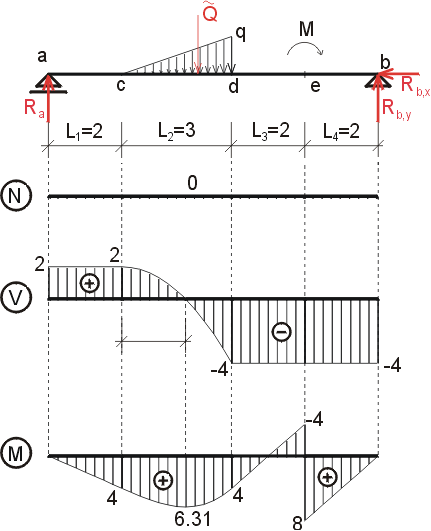

Normálové síly

Ve směru osy x nepůsobí žádné zatížení, proto :


Posouvající síly





Určení nebezpečného průřezu






Ohybové momenty
